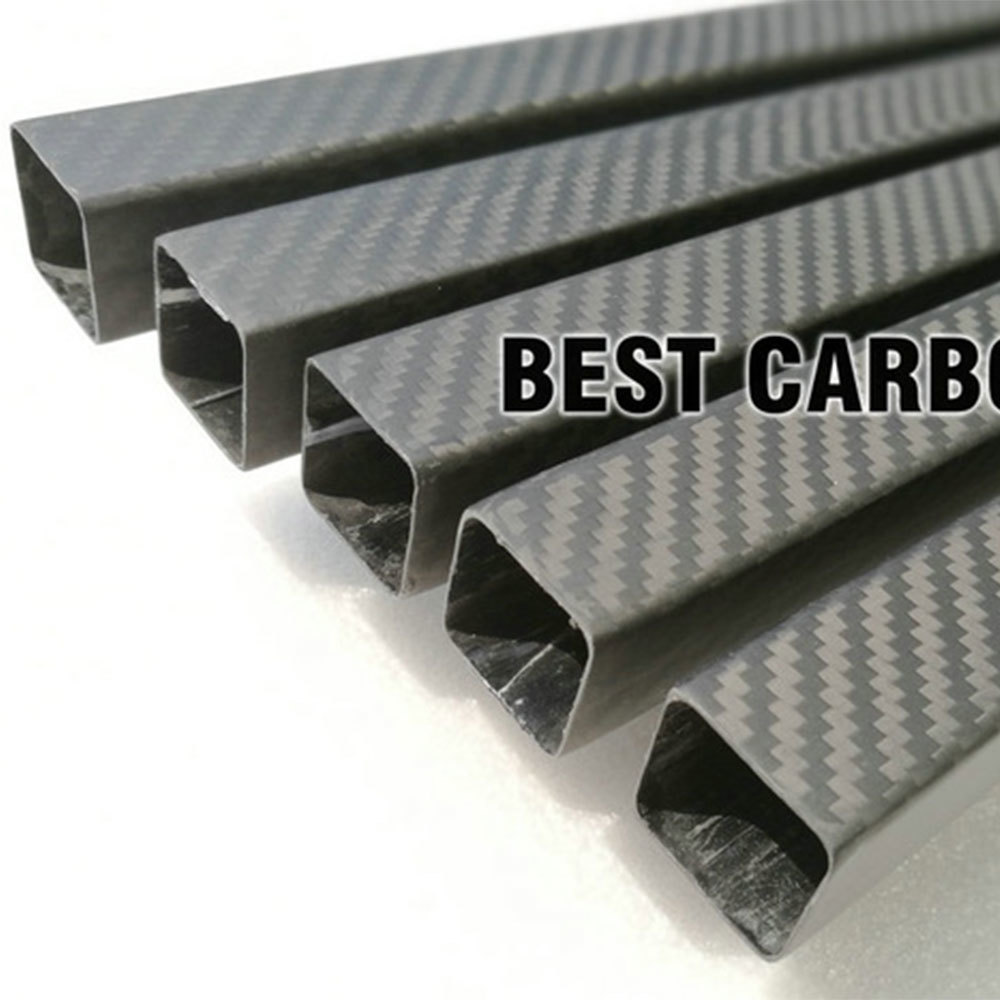

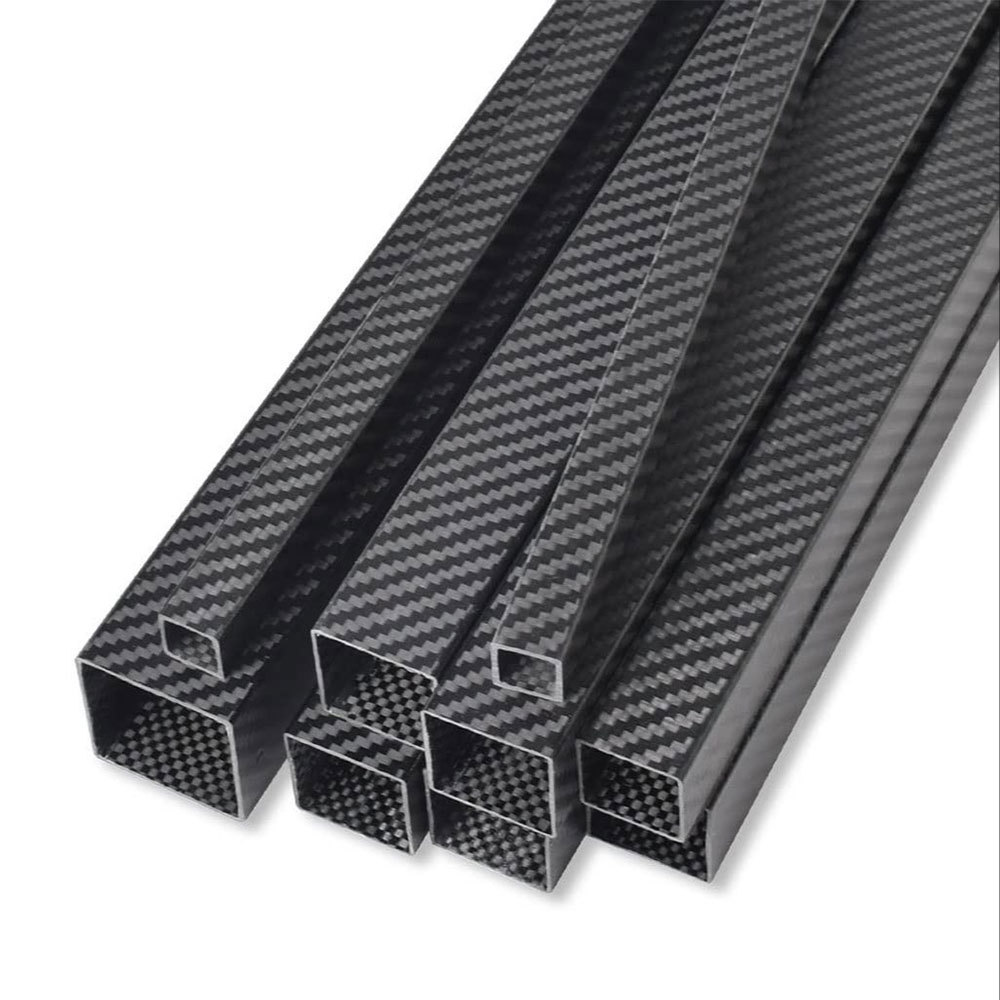

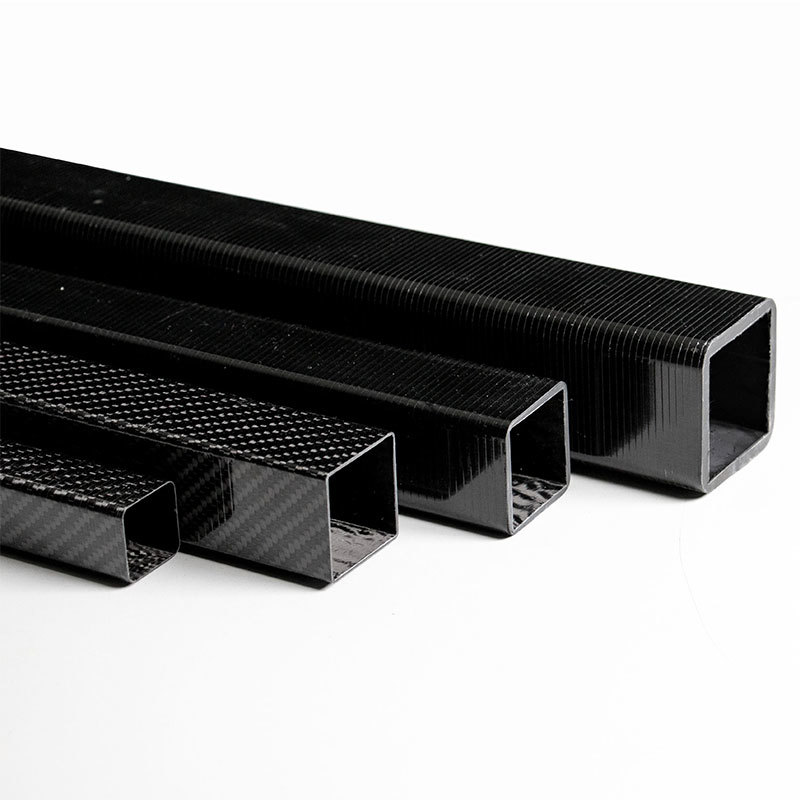

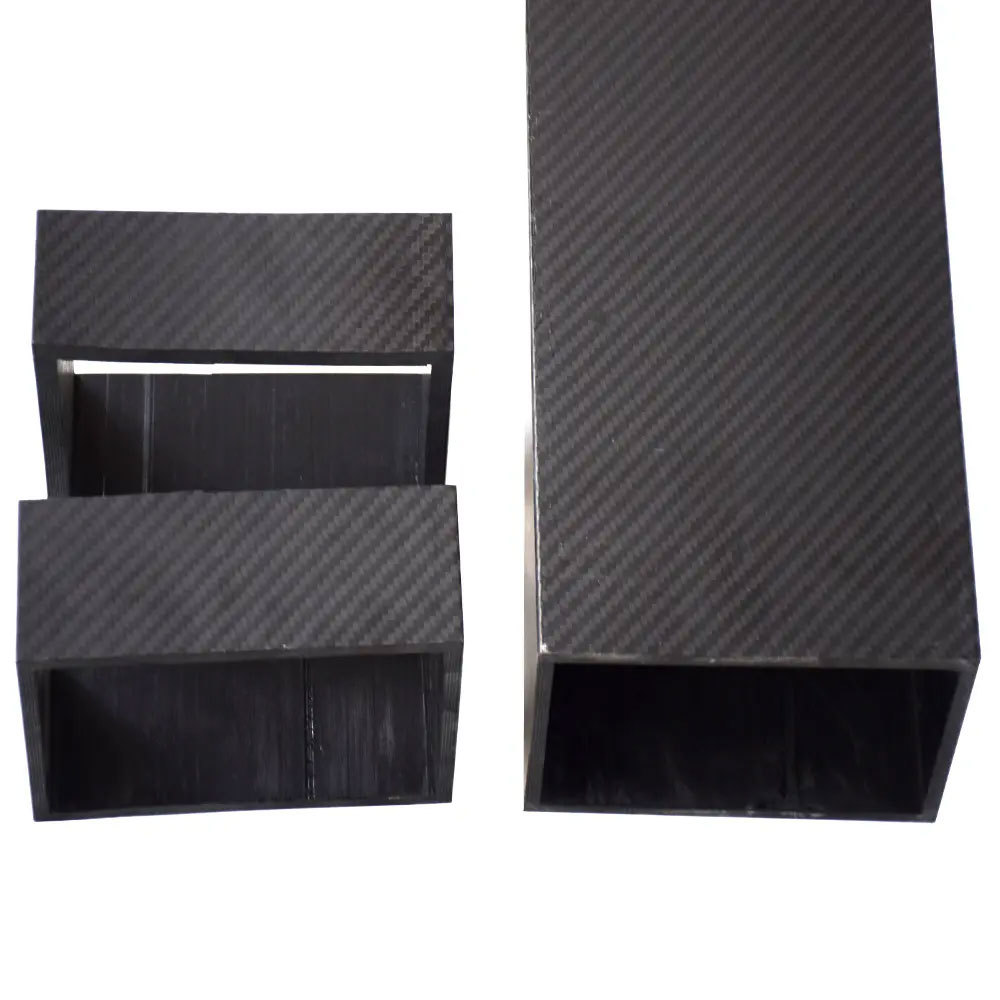

หลอดใยคาร์บอนสแควร์ 3K ความแข็งแรงเบามากขนาดที่กําหนดเองและความแข็งแรงสูง

รายละเอียดสินค้า

ความแข็งแกร่งพิเศษน้ำหนักเบา ท่อคาร์บอนไฟเบอร์ 3K สี่เหลี่ยม | ขนาดสั่งทำพิเศษและความแข็งแรงสูง

ท่อคาร์บอนไฟเบอร์สี่เหลี่ยมเป็นโปรไฟล์โครงสร้างกลวงที่มีหน้าตัดเป็นสี่เหลี่ยม/สี่เหลี่ยมผืนผ้า ผลิตด้วยกระบวนการดึงขึ้นรูป (pultrusion) หรือการอัดขึ้นรูป (compression molding) ใช้คาร์บอนไฟเบอร์แบบต่อเนื่อง (เกรด T300/T700) เป็นวัสดุเสริมแรง และอีพอกซีเรซินเป็นเมทริกซ์ เมื่อเทียบกับท่อทรงกลม ท่อสี่เหลี่ยมมีความแข็งแรงต่อแรงบิดสูงกว่า 40% มีความเสถียรในการติดตั้งแบบระนาบ และมีความแม่นยำของมิติระดับต่ำกว่ามิลลิเมตร ทำให้เหมาะอย่างยิ่งสำหรับระบบแบบโมดูลาร์ เช่น แขนหุ่นยนต์ โครงโดรน และแท่นวางระบบออปติก

ท่อคาร์บอนไฟเบอร์สี่เหลี่ยมความแข็งแรงสูงของเราผลิตด้วยคาร์บอนไฟเบอร์แบบทิศทางเดียว (UD) พรีพรีเพก (prepreg) ซึ่งแตกต่างจากท่อโลหะ ท่อคาร์บอนไฟเบอร์ได้รับการออกแบบโดยมีชั้นของเส้นใยที่วางตัวในมุมที่แตกต่างกันเพื่อให้ได้คุณสมบัติที่ออกแบบมาสำหรับการใช้งานเฉพาะ มีท่อคาร์บอนไฟเบอร์หลายประเภทหรือหลายเกรดให้เลือก รวมถึงวัสดุภายนอกที่หลากหลาย

• ท่อคาร์บอนไฟเบอร์สี่เหลี่ยมให้ความแข็งแกร่งพิเศษน้ำหนักเบาและขนาดที่แม่นยำตามสั่งสำหรับการใช้งานประสิทธิภาพสูง
• จุดเด่น: ความคลาดเคลื่อน ±0.1 มม., เคลือบป้องกัน UV, พื้นผิวทนทานต่อการกัดกร่อน
• ข้อดี: เบากว่าอลูมิเนียม 50%, แข็งแรงกว่า 4 เท่า, ไม่ต้องบำรุงรักษา
• เหมาะอย่างยิ่งสำหรับโครงสร้าง แขนหุ่นยนต์ และตัวรองรับกล้อง เพิ่มความแข็งแรงและประสิทธิภาพ

วัสดุและการผลิต

ระบบเส้นใย

• มาตรฐาน: T300 12K ทิศทางเดียว + ชั้นนอก 3K ลายทแยง (ลายคาร์บอนที่มองเห็นได้)
• ความแข็งแรงสูง: T700 12K ทิศทางเดียวเต็มรูปแบบ, โมดูลัสสูงขึ้น 18%
• โมดูลัสสูง: M40J 6K การวางชั้นแบบไฮบริดสำหรับลำแสงออปติกที่แม่นยำ

ระบบเรซิน

• อีพอกซีมาตรฐาน: อุณหภูมิใช้งาน -40°C ถึง 120°C
• อีพอกซีอุณหภูมิสูง: ทำงานที่ 180°C, ทนทานระยะสั้นที่ 200°C_{อีพอกซีหน่วงการติดไฟ: UL94-V0 สำหรับถาดแบตเตอรี่โดรน/ระบบรางขนส่ง}กระบวนการ
• การดึงขึ้นรูปอุณหภูมิสูง: ความยาวต่อเนื่อง 3–6 เมตร, ความตรง ≤0.2 มม./เมตร

การอัดขึ้นรูปด้วยสุญญากาศ: ความคลาดเคลื่อนของมิติ ±0.05 มม.

• การตัดเฉือน CNC รอง: การกัดร่อง การเจาะ การทำเกลียว การใส่วัสดุอลูมิเนียม
• การเคลือบพื้นผิว
• ลายทแยง 3K + เคลือบ UV แบบด้าน/เงา

สีดำด้าน PU (ไม่สะท้อนแสงสำหรับระบบออปติก)

• ผนังด้านในชุบอะโนไดซ์สำหรับการยึดติดด้วยกาว
• เอกสารข้อมูลทางเทคนิค
• วิธีการผลิต:
